Description

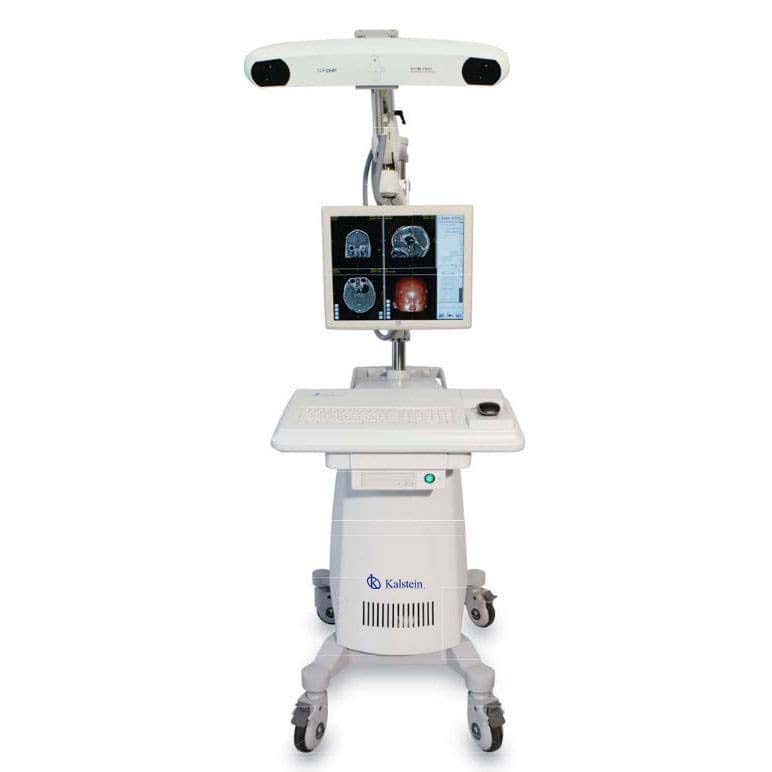

Le Systèmes de navigation chirurgicale YR02143 est un dispositif révolutionnaire qui utilise la technologie électromagnétique assistée par ordinateur pour optimiser les procédures chirurgicales. Conçu pour les interventions crâniennes complexes, il permet une visualisation, une planification et une navigation précises, minimisant ainsi les traumatismes aux tissus environnants et réduisant le risque de complications. Ce système est compatible avec les images tomographiques DICOM capturées par scanner, IRM, etc. et offre aux chirurgiens une résolution spatiale de suivi d’un millimètre grâce à sa technologie avancée de suivi optique en temps réel.
Prix Sur le Marché
Le prix moyen pour un système de navigation chirurgicale tel que le YR02143 se situe entre 312500 USD et 314000 USD, selon les options et offres incluses. Ce prix reflète la technologie avancée et la précision qu’il apporte aux salles d’opération modernes.
Questions Fréquentes
Quels types de chirurgies peuvent bénéficier du YR02143 ? Le système est idéal pour les chirurgies ORL et neurologiques, particulièrement utiles pour accéder à des lésions intracrâniennes difficiles d’accès.
Comment le système gère-t-il les données ? Il enregistre automatiquement toutes les données d’images et informations du patient, assurant une reprise rapide même après une coupure de courant inattendue.
Avantages et Inconvénients
Parmi les avantages du YR02143, citons sa précision extrême, sa capacité à réduire les risques chirurgicaux et son interface utilisateur intuitive. Cependant, le coût initial peut représenter une barrière pour certaines institutions et une formation complète est nécessaire pour maximiser son potentiel.
Utilisation Du Produit Sur Le Terrain
Dans la pratique, le YR02143 est utilisé dans les interventions chirurgicales pour cartographier précisément le cerveau du patient, permettant au chirurgien de naviguer avec une confiance accrue à l’aide de simulations 3D des structures anatomiques. Grâce au suivi en temps réel, chaque mouvement est contrôlé pour assurer une efficacité maximale.
Recommandations
Pour maintenir le YR02143 en parfait état, il est conseillé d’effectuer des calibrages réguliers et de former tout le personnel utilisateur aux dernières mises à jour logicielles. La plateforme Kalstein Plus permet de demander facilement une cotation sur ce produit.
Caractéristiques
- Précision de 1.0 mm grâce à un système de suivi optique avancé.
- Compatible avec des images tomographiques DICOM, CT, IRM, et autres.
- Système de modélisation 3D élaboré pour une planification chirurgicale efficace.
- Modes de navigation polyvalents pour une surveillance chirurgicale optimale.
Spécifications Techniques
| Modèle | YR02143 | ||
| Composant | Quantité | La description | |
| Système de suivi optique | |||
| Système de suivi NDI | 1 jeu | Suivre la position et l’orientation 3D des marqueurs actifs ou passifs fixés aux outils chirurgicaux | |
| Station de gestion des images | |||
| Système d’ordinateur | 1 jeu | Pour la fusion d’images 2D et la reconstruction 3D, système de navigation | |
| Écran tactile | 1 pièce | 19 *, résolution 1280 x 1024, qualité médicale et sanitaire | |
| Progiciel | 1 jeu | Ensemble de base (fusion d’images, planification chirurgicale et navigation, gestion des données) | |
| Logiciel version 1 | 1 pièce | Module de navigation diffusion-tenseur-images | |
| Version logicielle 2 | 1 pièce | Module de navigation Aiguille-Aspiration-Biospy | |
| Voiture mobile | |||
| Chariot de support à 4 roues | 1 pièce | Pour prendre en charge le système de suivi optique et le poste de travail de gestion des images | |
| Outils chirurgicaux | |||
| Sonde de navigation | 2 pièces | Pour aider le système de mesure optique à suivre le mouvement | |
| Sonde microscopique | 1 pièce | Pour aider le système de mesure optique à suivre le mouvement | |
| Marqueur actif | 6 morceaux | Pour aider à reconnaître rapidement les structures anatomiques critiques. | |
| Sphère réfléchissante passive | 10 morceaux | Pour refléter le laser infrarouge pour les caméras (dans le système de suivi optique) pour capturer | |
| Cadre | 2 pièces | Pour localiser la sphère réfléchissante passive avec 4 broches | |
| Bras articulé | 1 pièce | Tenir le cadre de référence | |
| Adaptateur de serrage | 2 pièces | Pour l’adaptation d’un autre instrument (comme l’aiguille cérébrale pendant la navigation) | |
| Pédale | 1 pièce | Pour vous aider à vous inscrire et à naviguer | |
| Spécification de l’écran tactile | |||
| Couleur du boîtier/de la lunette | Beige | Mini VGA D-sub 15 broches ; DVI-D | Mini VGA D-sub 15 broches ; DVI-D |
|
Affichage
|
Sixe : 19,0 pouces en diagonale, TFT à matrice active | Horizontale : 31,5-80 kHz | Horizontale : 31,5-80 kHz |
| Format d’image : 5 ; 4 | Verticale : 56,3-75 Hz | Verticale : 56,3-75 Hz | |
|
Zone d’affichage utile
|
Horizontale : 14,82″ (376,32mm) | Type : 100-240 VCA, 50-60 Hz | Type : 100-240 VCA, 50-60 Hz |
| Verticale : 11,85″ (301,06 mm) | Alimentation d’entrée CC interne | Alimentation d’entrée CC interne | |
|
Dimensions du moniteur
|
Largeur : 429mm (16.9″) | Tension d’entrée CC (ligne): 12V 3.6V | Tension d’entrée CC (ligne): 12V 3.6V |
| Hauteur (support compris) : 15,21″ (386 mm) | 48 W max. | 48 W max. | |
| Profondeur (y compris la base) | En fonctionnement; 0°C à 40°C | En fonctionnement; 0°C à 40°C | |
| Résolution native (facultatif) | 1280 x 1024 à 60/70/75 Hz | Stockage : -20°C à 60°C | Stockage : -20°C à 60°C |
| Autres résolutions prises en charge | 1280 x 960 / 1024 x 768 en Hz | Fonctionnement : 20 % -80 % | Fonctionnement : 20 % -80 % |
| Couleurs | 16,7 millions | Stockage : 10 % -90 % | Stockage : 10 % -90 % |
|
Luminosité
|
Panneau LCD : 300 cd/m2 | Réel : 17,66 lb. (8 kg) | Réel : 17,66 lb. (8 kg) |
| Avec AccuTouch : 246 cd/m2 | Expédition : 25,10 livres (11,84) | Expédition : 25,10 livres (11,84) | |
| Avec IntellTouch : 276 cd/m2 | 3 années | 3 années | |
| Temps de réponse | 20 ms (typique) | Typique 40 000 heures à mi-luminosité | Typique 40 000 heures à mi-luminosité |
| Angle de vue | Horizontale (gauche/droite) : 89°/89° | MTBF ; 50 000 heures démontrées | MTBF ; 50 000 heures démontrées |
| (Typique, du centre) | Verticale (haut/bas) : 89°/89° | UL, Cul, fcc, ic, ce, RoHS Chine, marque S Argentine | UL, Cul, fcc, ic, ce, RoHS Chine, marque S Argentine |
| Rapport de contraste | 1300 : 1 (typique) | Deux haut-parleurs watt/canal situés dans la tête d’affichage | Deux haut-parleurs watt/canal situés dans la tête d’affichage |
| Format vidéo d’entrée | Analogique : (aucune carte vidéo nécessaire) | Verrouillages OSD pour les commandes de l’utilisateur et de l’alimentation | Verrouillages OSD pour les commandes de l’utilisateur et de l’alimentation |
|
Format de synchronisation d’entrée
|
Séparer horizontalement et verticalement | Les extras OSD incluent le volume, les aigus, les basses, la balance | Les extras OSD incluent le volume, les aigus, les basses, la balance |
| Synchronisation, synchronisation composée et | Langue OSD (anglais, chinois, espagnol, français) | Langue OSD (anglais, chinois, espagnol, français) | |
| Synchronisation en vert | Réceptacle de verrouillage de sécurité | Réceptacle de verrouillage de sécurité | |
